Расчет предельного расстояния озвучиваемым оповещателем (динамиком, сиреной, громкоговорителем)


Звуковое давление, создаваемое оповещателем: дБ.
Уровень шума в помещении: дБ.
Поглащение через препятствия: дБ.

При расстановки оповещателей (звуковых, речевых) требуется соблюдать минимальный уровень звукового давления, указанного в СП3.13130.2009 "Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности"

Согласно СП3.13130.2009:

4 Требования пожарной безопасности к звуковому и речевому оповещению и управлению эвакуацией людей

4.1 Звуковые сигналы СОУЭ должны обеспечивать общий уровень звука (уровень звука постоянного шума вместе со всеми сигналами, производимыми оповещателями) не менее 75 дБА на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения.

4.2 Звуковые сигналы СОУЭ должны обеспечивать уровень звука не менее чем на 15 дБА выше допустимого уровня звука постоянного шума в защищаемом помещении. Измерение уровня звука должно проводиться на расстоянии 1,5 м от уровня пола

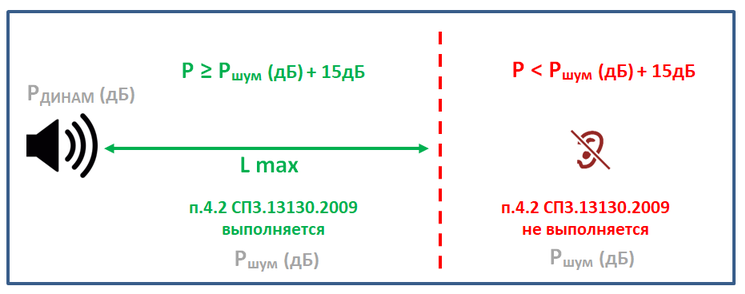

Для определения максимального расстояния, озвучиваемым одним динамиком (сиреной, оповещателем), при котором будет соблюдаться п.4.2 СП3.13130.2009, требуется знать:

Формула расчета максимального расстояния
  • уровень звукового давления оповещателя в дБ (обычно указывается в паспорте на оповещатель), дБ
  • средний уровень шума в помещении (ГОСТ 12.1.036-81), дБ
  • значение поглащения через препятствия в случае их наличия(дверь деревянная - 10дБ, дверь металлическая - 20дБ)
  • Максимальное расстояние

    С помощью данного расчета можно определить максимальное расстояние, озвучиваемым одним оповещателем (сиреной, динамиком) для выполнения требований СП3.13130.2009.

    Примечание:
    Расчет не учитывает звукопоглащие свойства материалов покрытия (стены, полы, потолки), а также уровни отраженных сигналов
