:: Программа - Автоматический подсчет длин линий (полилиний) ::

Программа для определения суммы линий (полилиний) на заданном слое позволяет в автоматическом режиме определить длину проводок на заданном слое. В качестве проводок могут быть:
  • трубопроводы пожаротушения
  • линии питания
  • кабели охранной и пожарной сигнализации
  • и все то, что выполнено линиями и полилиниями...
Описание работы программы:
  1. Нажатием на кнопку Кнопка подсчета происходит запуск программы.

    Задание параметров сумм длин линий полилиний

  2. При первом запуске программы программа перейдет в режим запроса параметров.

    Задание параметров сумм длин линий полилиний

    Параметры для расчета запоминаются и в последующих запусках программы данное диалоговое окно не будет выводиться, если его не вызвать принудительно кнопкой задания параметров.

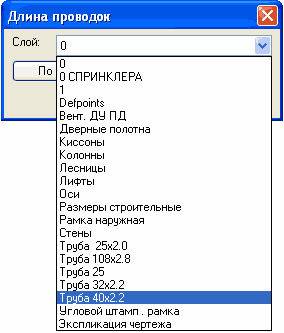

  3. После задания параметров для расчета, программа предлагает выбрать слой, на котором будет происходить подсчет длины линий и полилиний:

    Выбор слоя

    Выбираем слой

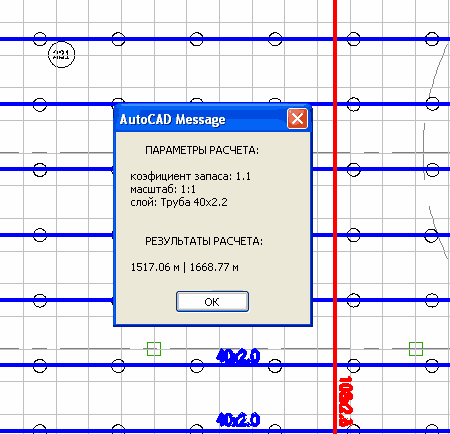

  4. После выбора слоя и нажатия клавиши OK программа выдает результаты расчета на экран:

    Результаты подсчета сумм длин линий полилиний

  5. Для задания новых значений параметров (масштаб и запас) необходимо нажать на клавишу "Параметры..."

  6. Также есть возможность определить длину одной или нескольких линий(полилиний), указанных вручную пользователем.

    Для этого необходимо нажать на клавишу "По выделению...".

    Дальше указываются те линии и полилинии, сумму которых необходимо подсчитать. По завершению выбора необходимо нажать клавишу Enter или правую клавишу мышки.

    Результаты расчета выводятся выведены в командной строке AutoCad в следующем формате: длина без коэффициента запаса, м | длина с коэффициентом запаса, м:

    Результаты подсчета сумм длин линий полилиний

    Коэффициенты масштаба и запаса берутся из ранее заданных коэффициентов.

    После вывода результаты в командную строку программа предлагает произвести последующий выбор. Для выхода из программы необходимо нажать клавишу Esc.
