:: Программа - Вставка нумерованного текста ::

Программа "Вставка нумерованного текста" позволяет вставлять нумерованный текст с изменением нумерации в суффиксе и префиксе.

Описание работы программы:
  1. Программа запускается нажатием следующей кнопки на панели инструментов: Кнопка вставка нумерованного текста

  2. После запуска программы появляется следующее диалоговое окно:

    Диалоговое окно вставки нумерованного текста

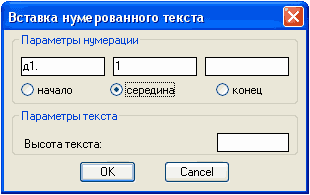

  3. Допустим, необходимо пронумеровать датчики, начиная с "1" в следующем формате: д1.порядковый номер датчика. Соответственно, вводим следующие параметры:

    Диалоговое окно вставки нумерованного текста

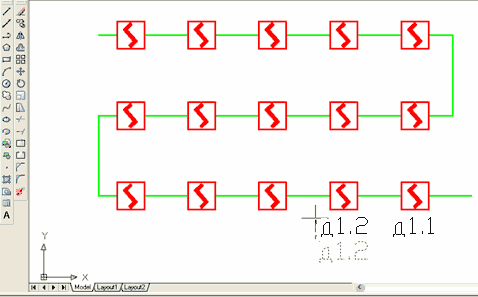

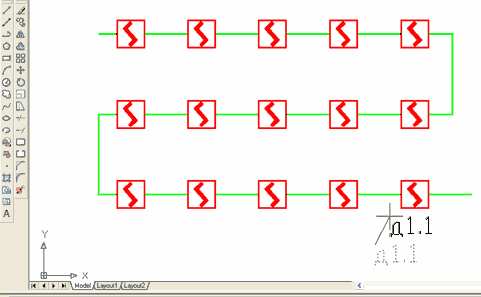

  4. Дальше вставляем нумерованный текст в нужное место чертежа.

    Вставка нумерованного текста

    Вставка нумерованного текста

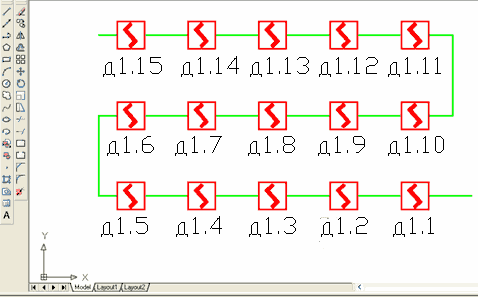

    Резкльтат вставки нумерованного текста

  5. Завершение программы осуществляется клавишей Esc.

  6. Задавая суффикс и префикс (начало, середина, конец) мы можем осуществлять нумерацию в различных частях вставляемого текста.

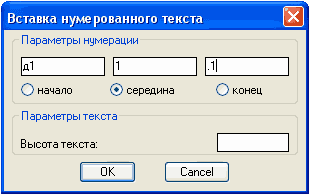

    д1.1, д2.1, д3.1.....

    Вставка нумерованного текста

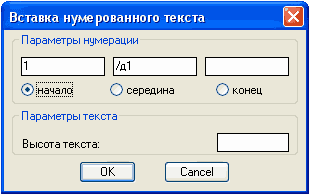

    1/д1, 2/д1, 3/д1.....

    Вставка нумерованного текста

  7. Если не указывать в поле окна высоту вставляемого текста, программа вставляет текст высотой, указанной в текущем текстовом стиле. Поэтому надо убедиться, что в текущем текстовом стиле высота текст отлична от 0.

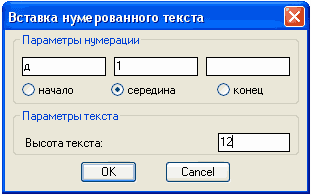

  8. Можно также вставлять текст высотой, задаваемой пользователем в поле "Высота текста".

    Вставка нумерованного текста

    Высота текста запоминается и в последующих вызовах программы (для текущего сеанса работы чертежа) будет подгружаться в заданное поле.

  9. Если высота текста не указана в поле "Высота текста", а в текущем текстовом стиле высота текста равна 0, то программа выдаст следующее окно:

    Вставка нумерованного текста

    Тогда необходимо указать высоту текста либо в текущем текстовом стиле, либо в поле "Высота текста" и повторить ввод данных в программе.
